变压器套管绝缘在线监测系统主要用于对正在运行的变压器套管电流等参数进行实时状态监测,可以及时发现套管电容屏间击穿、绝缘受潮劣化等致命性缺陷,以便确定变压器套管健康状态,发现潜在性故障,服务于状态检修。
2.系统结构

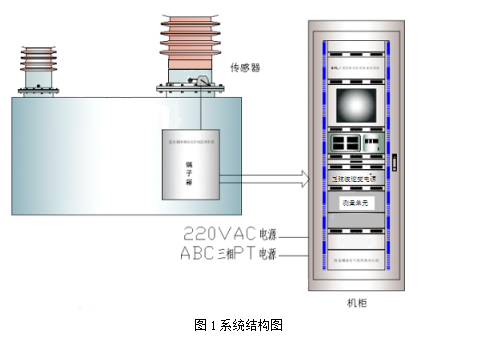

该系统结构如图1所示,系统包括安装在变压器套管根部的电流传感器、户外端子箱及安放在主控室的系统机柜及用于信号传输和系统供电的各种线缆。
变压器套管末屏处安装的电流传感器耦合电流信号引入端子箱内,对电流信号进行选通、滤波、调理后引入主控室信号调理单元,对电流、电压信号进行滤波、调理后应用高精度同步数据采集卡将模拟的电流信号转换为数字信号,对输入的数字信号进行相关法计算,以获得套管末屏接地电流值。
4技术指标
4.1套管接地电流
套管接地电流:500μA~1000mA ±1%
4.2系统技术参数
适用于110kV及以上各电压等级的油纸绝缘型多台变压器
环境温度 -40℃~70℃
相对湿度 ≤90%
系统供电电压 220VAC±10%,50Hz
信号输出接口4芯航空插头
4.3 系统功能
本系统适用于对110kV及以上电压等级油纸绝缘型多台变压器的套管电流进行连续在线监测。
本系统能存储每次测量的主变套管末屏接地电流,并显示指定时间内的发展趋势。
本系统实现自动化管理,可自动定期定时自动采集并记录显示数据,也可随时手动启动测量。
